ДВС состоит из нескольких узлов и механизмов. Один из самых важных – кривошипно-шатунный. Он включает в себя поршни, шатуны, кольца, а также коленчатый вал. О функциях и устройстве последнего – далее.
Назначение
Для чего нужен коленвал? Данный механизм служит для преобразования движений поршня в энергию кручения. Иными словами, узел передает силу сжатия, что образовалась после такта воспламенения смеси в камере, на маховик, а далее на колеса авто посредством диска сцепления и КПП.
Так как ДВС всех автомобилей четырехтактные, каждый поршень в определенный момент будет находиться в одном из таких положений:
- Впрыск смеси.
- Сжатие.
- Рабочий ход.
- Выпуск отработанных газов.
После такта сжатия, поршень начинает двигать шейки коленчатого вала. В результате последний проворачивается. Энергия от вращения идет на маховик.
Читайте также: Как работает двигатель внутреннего сгорания

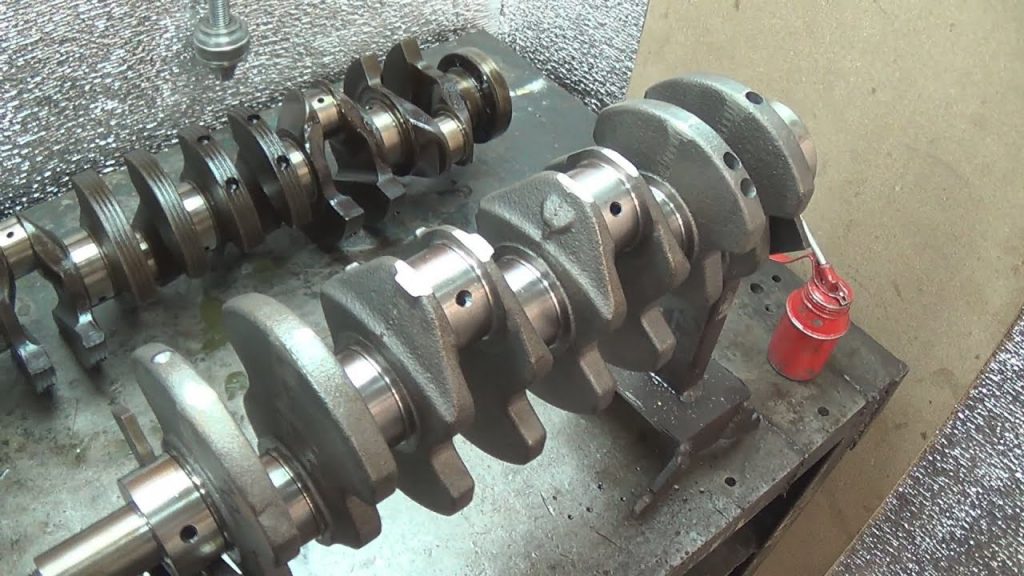

Что такое коленвал? Это деталь КШМ, которая принимает на себя кинетическую энергию и преобразует ее во вращательную. Помимо КПП, энергия поступает на шкив генератора, компрессора кондиционера, гидроусилителя и прочего навесного оборудования. В том числе при вращении коленвала работает водяной насос, циркулируя охлаждающую жидкость в системе. Различие в том, что на трансмиссию энергия передается через заднюю часть вала. А навесное оборудование и ГРМ приводится в действие через переднюю его часть.
Требования
Мы уже знаем, для чего нужен данный узел. Так как он является основной кривошипно-шатунного механизма, к нему предъявляются особые требования. Вал должен выдерживать колоссальные нагрузки во время работы ДВС. Поэтому изготавливается он из высокопрочных сплавов и чугуна с добавлением молибдена и хрома.
Высокие требования предъявляются не только к составу, но и технологии изготовления механизма. На обычных ДВС коленвал изготавливается методом чугунного литья. А вот для форсированных, спортивных авто, вал должен быть кованым. Изготавливаются такие механизмы из особых сплавов. Данный коленчатый вал имеет более меньший вес, что позволяет увеличить мощность ДВС и его КПД. Почему такие валы не изготавливаются повсеместно? Ответ кроется в стоимости изготовления. Технология, по которой выполняются кованые валы, сложная и дорогая. Это значительно увеличит конечную стоимость ДВС и самого автомобиля.
Расположение, особенности конструкции
Коленчатый вал установлен под блоком цилиндров, внутри картера ДВС. При таком расположении механизм находится в масляной ванне (за счет чего обеспечивается смазка, рассмотрим позже). Но есть и исключения. Это оппозитные ДВС автомобилей «Порш» и «Субару». В этих авто цилиндры располагаются горизонтально, а потому коленвал находится между рядами цилиндров, в центре ДВС. Такая конфигурация привлекательна тем, что автомобиль имеет более низкий центр тяжести, а сам ДВС более компактный и хорошо отбалансирован.
Конфигурация колен, их число и расположение зависит от:
- Порядка работы цилиндров.
- Количества цилиндров в ДВС.
В устройство коленчатого вала входят:
- Опорные шейки. Выполняют опорную функцию. Данные шейки располагаются на главной оси вала.
- Шатунные шейки. Их особенность в том, что они смещены относительно вала. К шатунным шейкам крепятся шатуны. Именно через эти шейки передается толкательное усилие от поршней на коленчатый вал.
- Щеки. Для чего нужны они? Их функция – соединить шатунные и коренные шейки.
- Балансиры. Служат для исключения колебаний вала при его вращении.
- «Носок». Это передняя часть вала, что выступает за картер ДВС. На этом участке крепится шкив, благодаря которому вращается ремень ГРМ и ремни навесных агрегатов.
- Хвостовик. Это задняя часть вала. На хвостовике закреплен маховик. Именно он передает крутящий момент на коробку передач посредством ведомого диска сцепления.
- Сальники. Всего их два – передний и задний. Сальники служат для уплотнения соединений и предотвращают течь масла через хвостовик и «носок» вала.
- Подшипники. Служат для легкого вращения вала. Всего их несколько. Это подшипники хвостовика и «носка» коленвала.
О системе смазки
Так как вкладыши являются подшипниками скольжения, им требуется смазка. Она осуществляется под давлением. К опоре коренного подшипника вала обеспечивается подача смазки от общей магистрали. Масло подается под давлением.
Неисправности
Проблемы, возникающие с данным механизмом, проявляются в виде:
- Вибраций двигателя.
- Повышенного расхода топлива.
- Шума ДВС (характерный стук в полном диапазоне оборотов).
- Расхода масла.
Основным условием сохранения заложенного производителем ресурса вала является своевременная замена масла и правильный его подбор по типу и вязкости. Среди основных неисправностей стоит выделить:
- Течь переднего и заднего сальника. Происходит по причине повышенных вибраций и засыхания самого материала. Со временем сальник становится менее упругим и пропускает через себя часть масла. Последнее попадает на внешнюю часть блока цилиндров, картер, КПП.
- Износ подшипников коленчатого вала в месте «носка» и хвостовика.
- Механическое повреждение вала. Это может быть трещина, сколы или изгибы механизма. Происходит по причине высокой кратковременной нагрузки и при проворачивании вкладышей. В случае трещин и изгибов вал является неремонтопригодным.
- Задиры на шейках (вкладышах). Это могут быть повреждения как коренных, так и шатунных вкладышей. Проблема решается путем их замены или шлифовки (зачастую выбирается первый вариант).
- Деформация посадочного места шкива.
Для замены или ремонта данного узла необходим демонтаж и полная разборка двигателя. Операция сложная, требующая опыта и наличия специальных инструментов. Сборка ДВС должна производиться в строгой последовательности, с соблюдением всех моментов затяжек болтовых соединений.
Читайте также: Что такое распредвал в автомобиле
В случае шлифовки, специалистом стачивается некоторая часть металла с механизма. А чтобы нивелировать зазор, который образовался после шлифования, подбираются вкладыши ремонтного размера. Обычно коленвал может растачиваться до четырех раз. Но условием расточки является абсолютная целостность механизма.
Заключение
Мы рассмотрели, что такое коленвал. Данный механизм является самым нагруженным среди прочих, поэтому к нему предъявляются особые требования при изготовлении. Ремонт вала целесообразен, но не всегда. При существенных дефектах он подлежит замене. Максимальный ресурс механизма может составить 4 пробега до капремонта ДВС, но только при условии своевременной замены масла, фильтров и работы ДВС с должным уровнем смазки.
