Как работает механическая коробка передач

В устройстве любого автомобиля имеется коробка передач. Она бывает нескольких типов. Это вариатор, автомат, робот, механика. Последняя является наиболее старой, так как применялась на авто более 100 лет назад. Эта КПП имеет простое устройство и популярная по сей день. Как работает механическая коробка передач и как она устроена, рассмотрим далее в статье.

Виды МКПП

Существует несколько видов МКПП по числу ступеней:

• Четырёхступенчатая.
• Пятиступенчатая.
• Шестиступенчатая.

Читайте также: Как работает двигатель внутреннего сгорания

На легковых авто сегодня популярны 5- и 6-ступенчатые механические трансмиссии. На коммерческом транспорте используются МКПП с числом ступеней до 8. Также МКПП делится на два вида в зависимости от числа валов:

• Двухвальные. Применяются на переднеприводных авто (преимущественно легковых).
• Трёхвальные. Используются на заднеприводных легковых авто и на коммерческом транспорте.

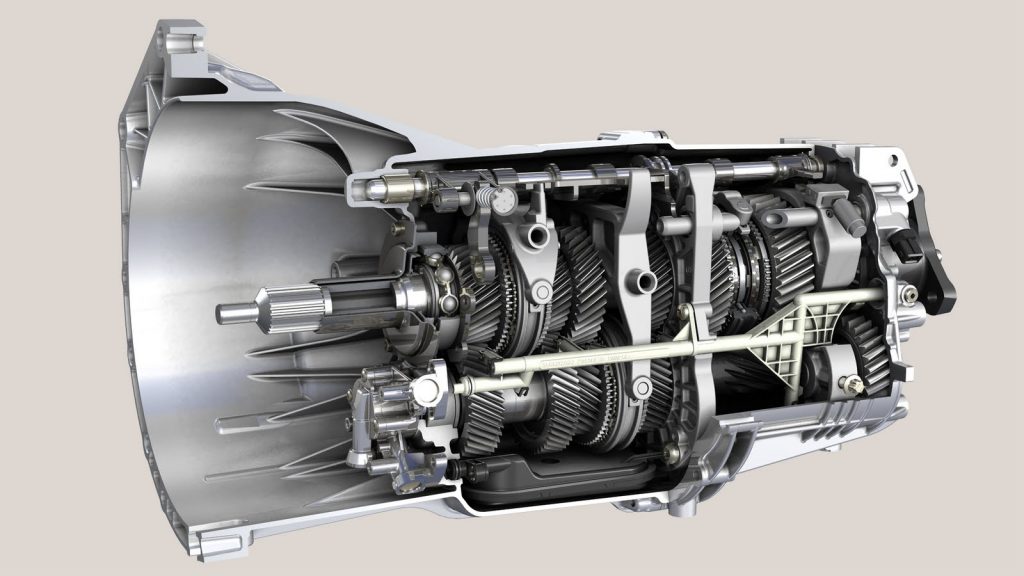

Устройство

В конструкцию МКПП входят:

• Первичный и вторичный вал.
• Промежуточный (присутствует только на трёхвальных КПП).
• Шестерни вторичного и первичного вала.
• Картер.
• Синхронизаторы (о них поговорим отдельно).
• Узел выбора передач.
• Дифференциал.
• Главная передача.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120⁰ относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

• Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
• Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
• Муфта выравнивает обороты вала и используемой шестерни.
• Муфта входит в зацепление с шестерней КПП.
• Вращательный момент передается от первичного на вторичный вал трансмиссии.
• Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

Первичный соединен с узлом сцепления. Энергия от него передается на промежуточный посредством определенной шестерни. Ведущий и промежуточный вал всегда находятся в зацеплении. Промежуточный находится параллельно относительно первичного. Ведомый установлен на одной оси с первичным. В устройстве КПП имеется упорный подшипник. Элемент установлен на ведущем валу, в который входит вторичный. Шестерни первичного при этом могут свободно вращаться, поскольку они не закреплены жестко. Шестерни вторичного вала МКПП взаимодействуют с шестернями промежуточного постоянно. Это значит, что на «нейтралке» вращательный момент от первичного вала идет на промежуточный, а затем на шестерни вторичного. Но автомобиль не совершает движения, так как шестерни КПП не закреплены и вращаются свободно.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Читайте также: Как работает сцепление в автомобиле

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.
